MANTES elektrisk installasjon, båthengerledningsnett 9,57m, 13PIN-plugg, 2x 5PIN-bajonetter

MANTES elektrisk installasjon, båthengerledningsnett 9,57m, 13-pins plugg, 2x 5-pins bajonetter

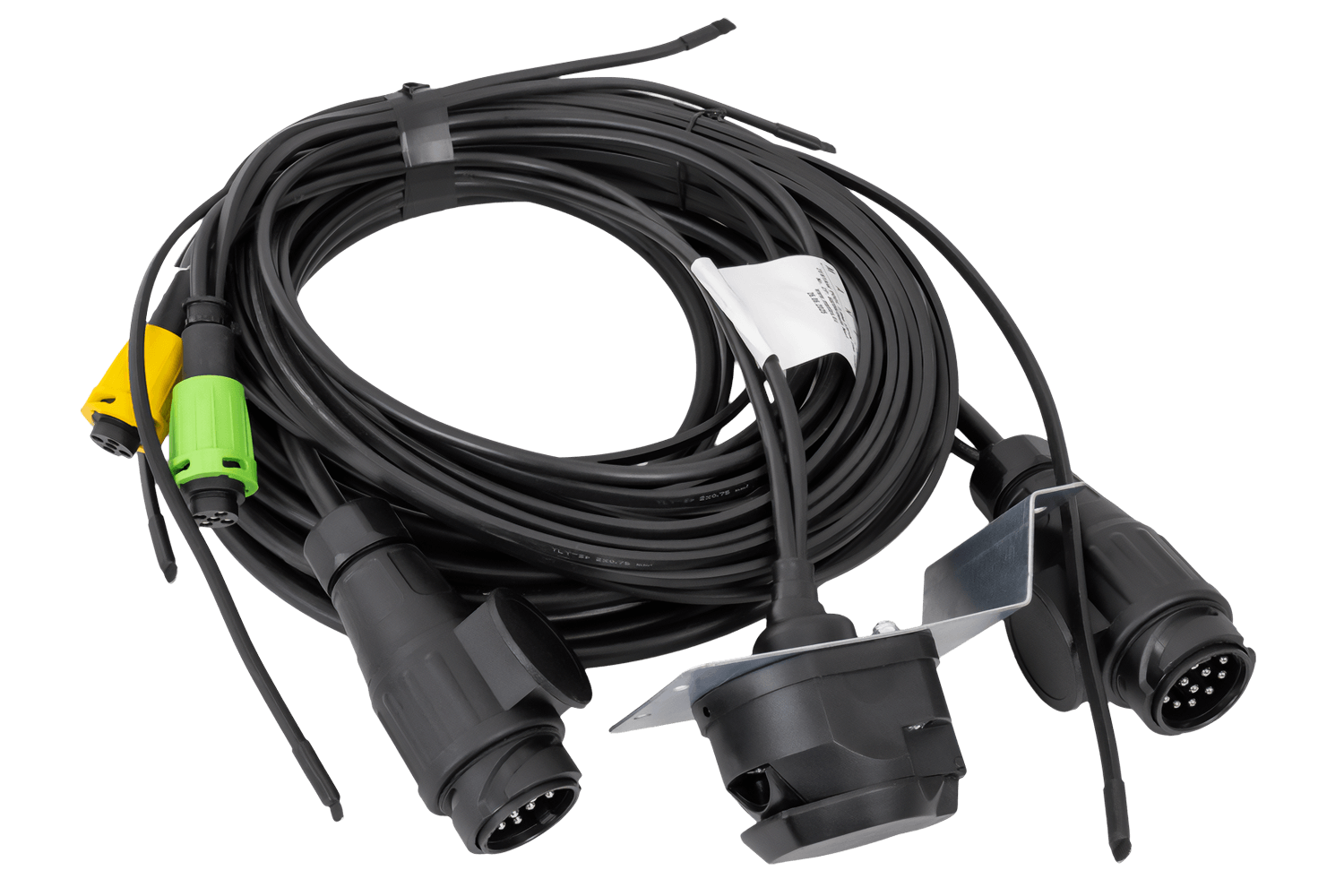

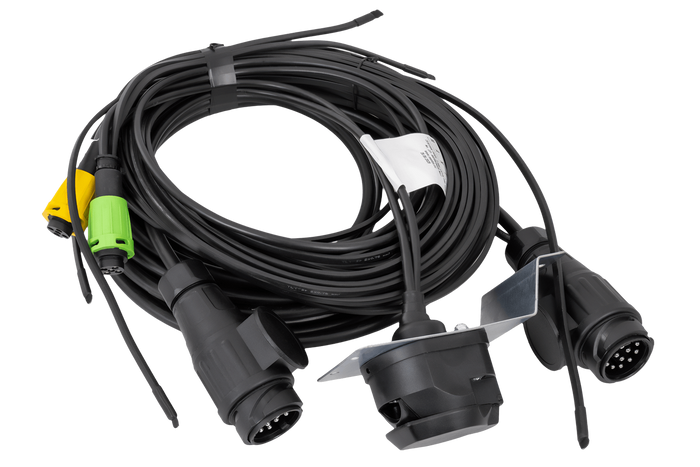

MANTES elektriske system er et komplett og gjennomtenkt ledningsnett designet spesielt for båthengere . Dette "brettsettet" er designet for tilhengere utstyrt med en avtakbar baklykt , en standardløsning for båttransport. Den avtakbare lysbjelken gjør det enkelt å sjøsette båten uten å risikere skade på lys eller ledninger. Settet muliggjør sikker, tett og enkel tilkobling av hele lyssystemet – både hovedbaklyktene og markeringslysene – samtidig som full funksjonalitet og motstand mot vann og ugunstige værforhold opprettholdes.

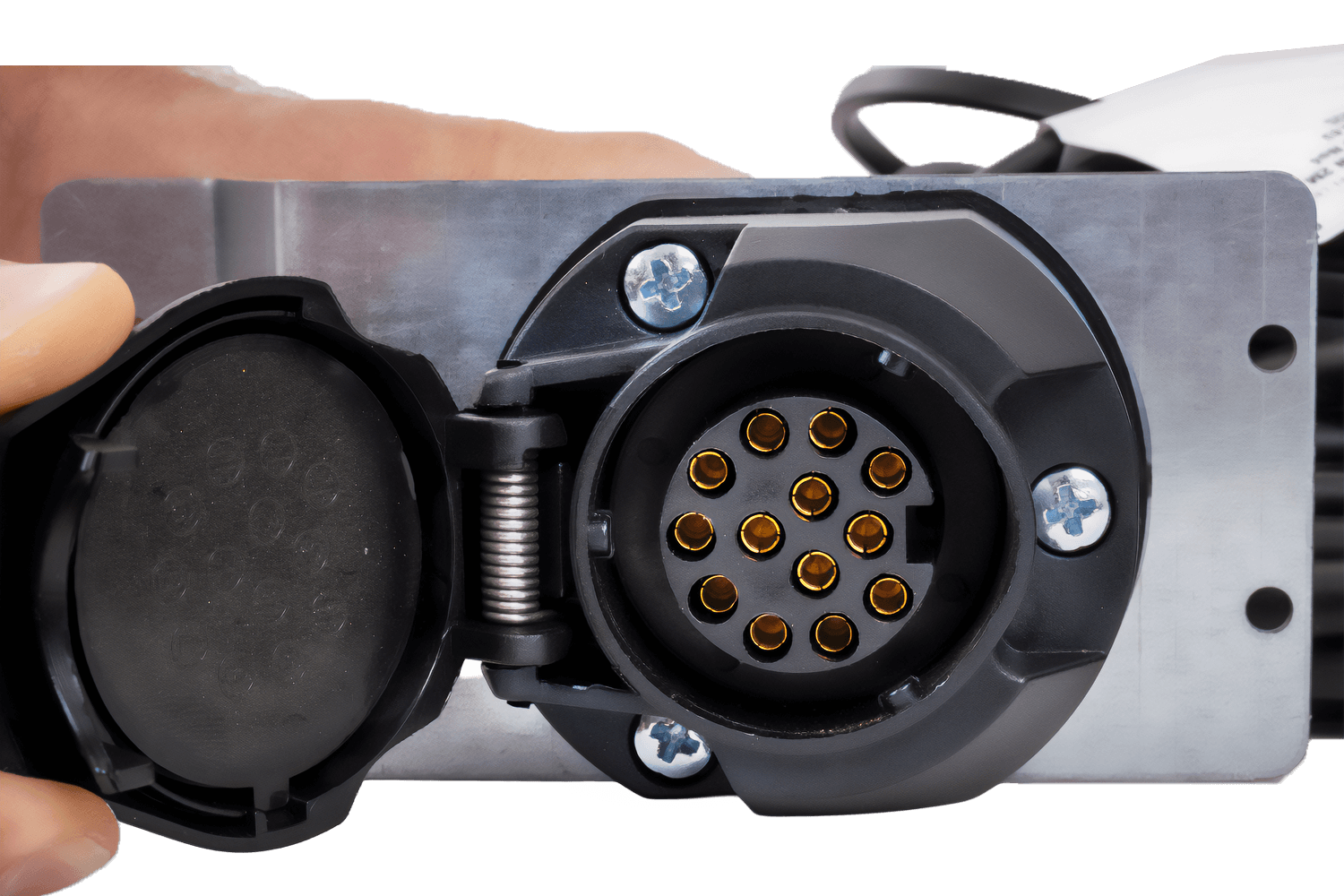

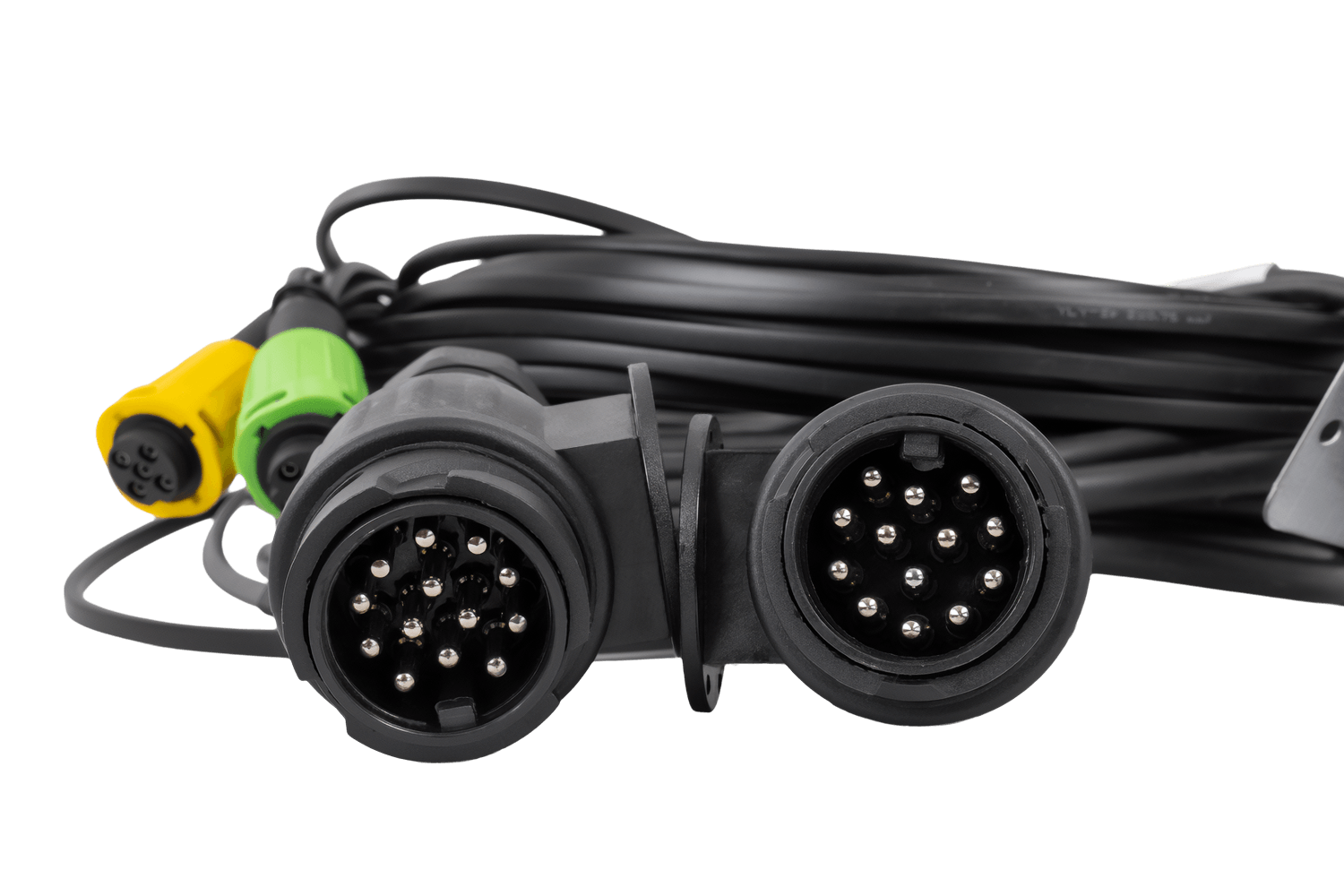

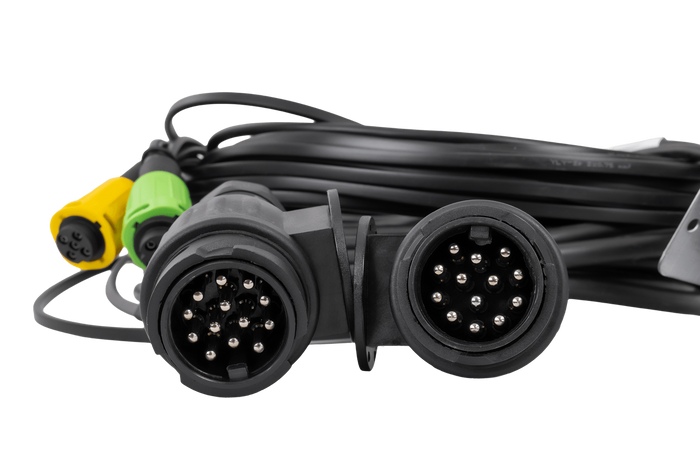

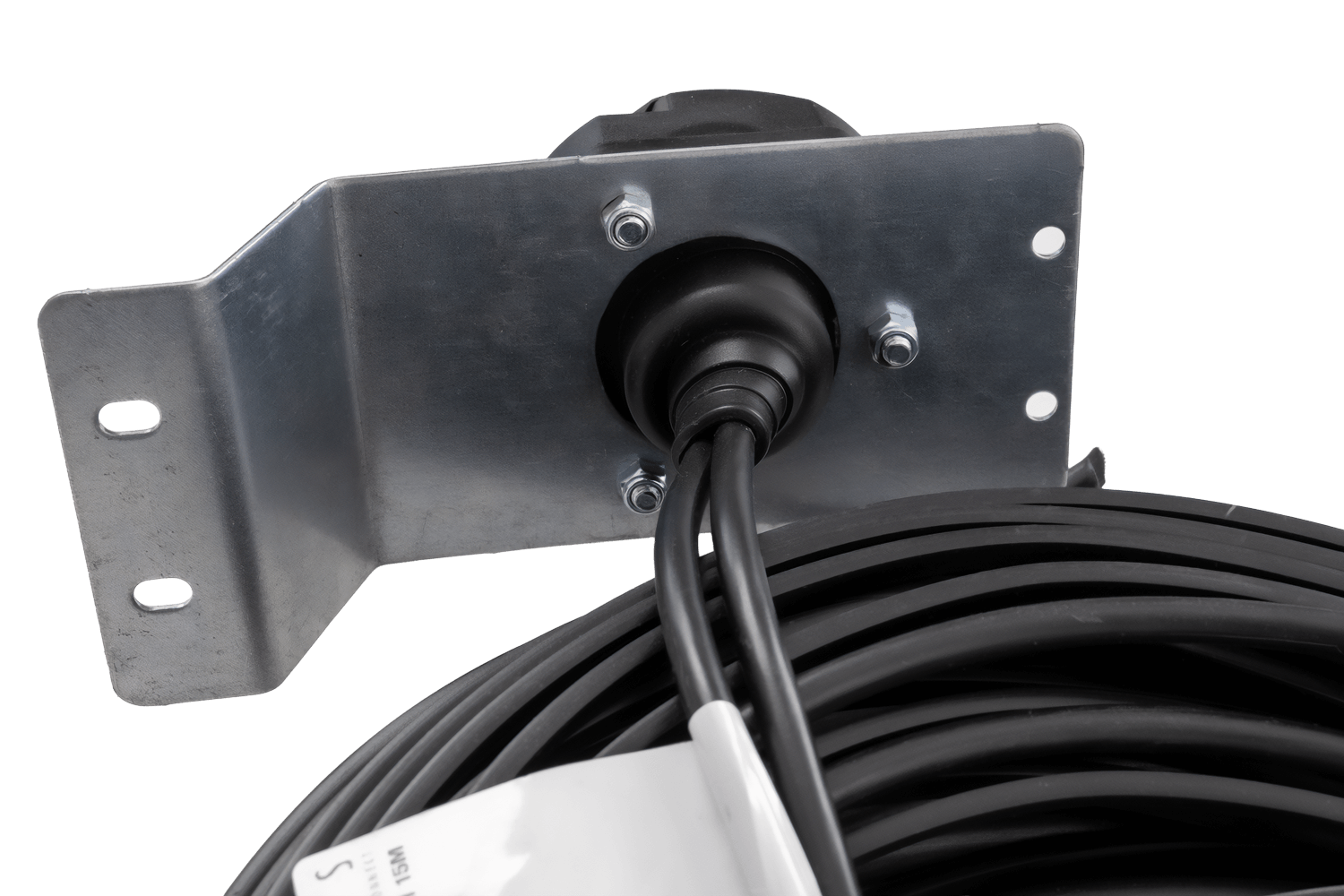

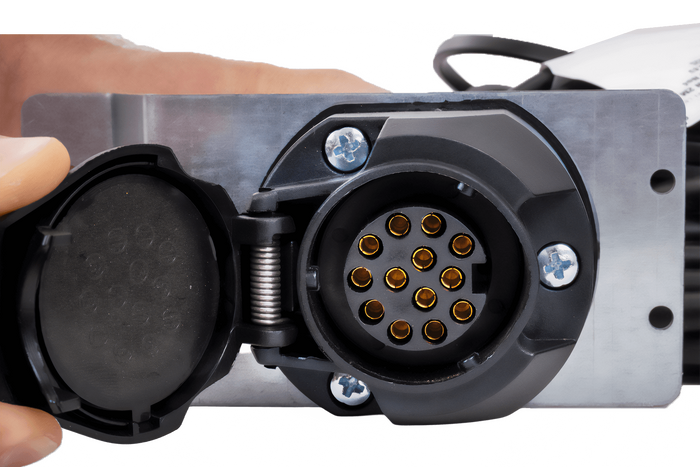

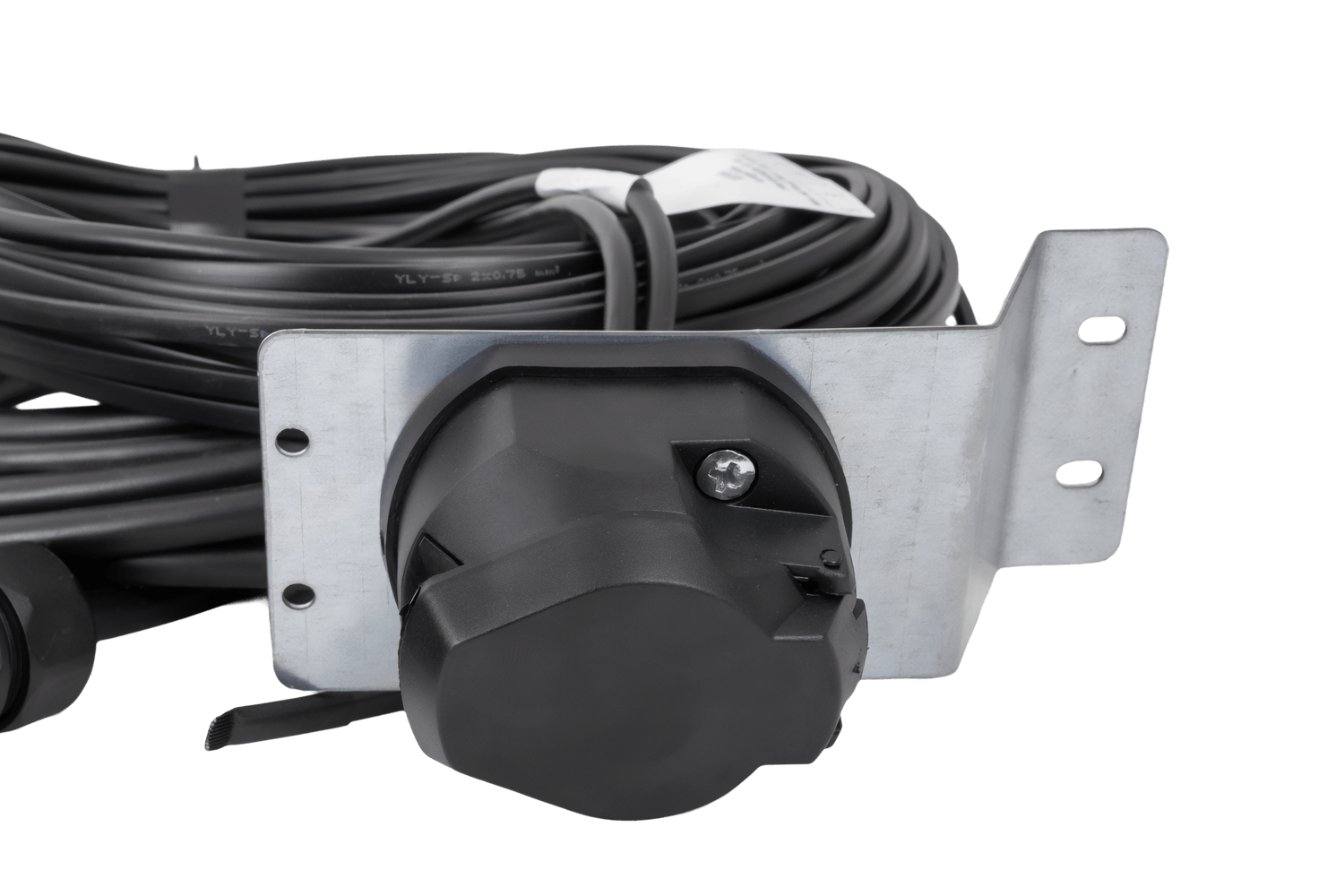

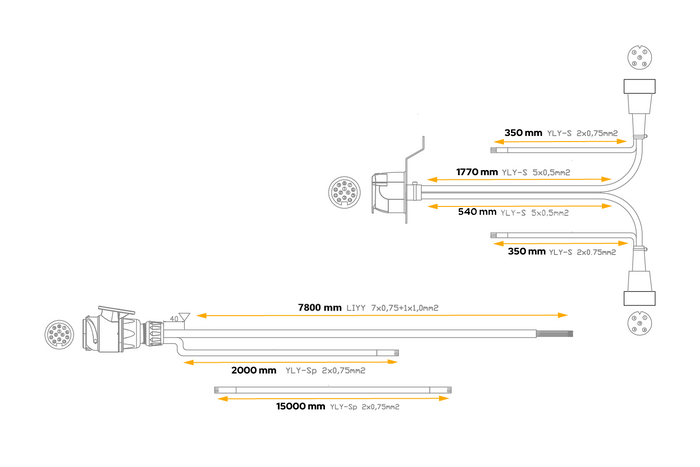

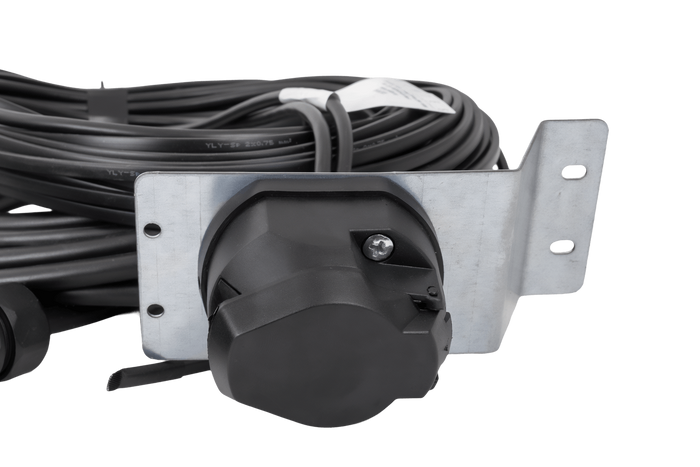

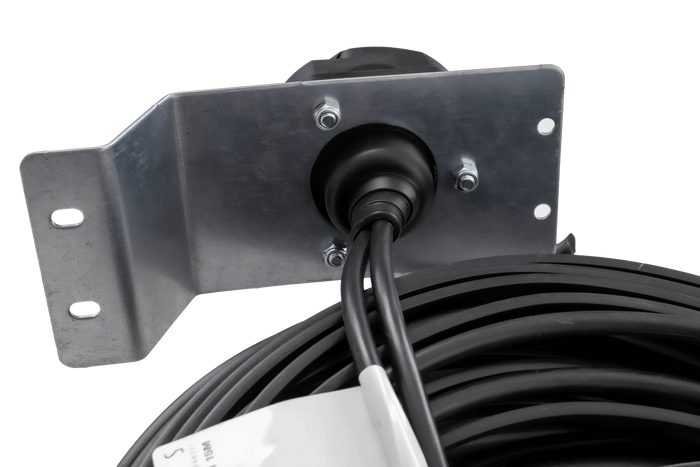

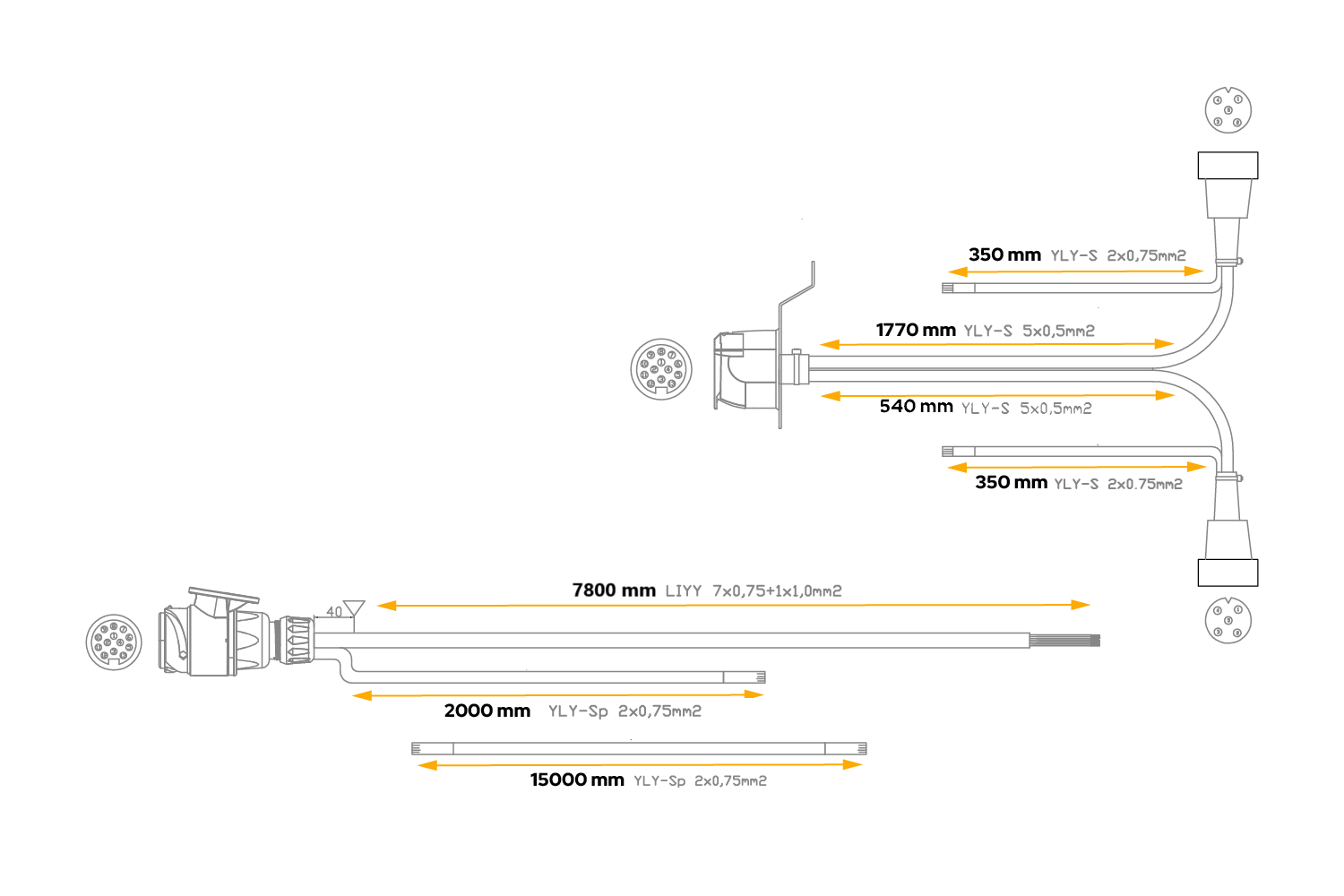

Den første delen er hovedledningsnettet med en 13-pinners plugg , 7,8 meter lang, sammen med en 2 meter lang markeringslyskabel – for tilkobling av det elektriske systemet fra trekkkjøretøyet til tilhengerens bakre lysbjelke. Settet inkluderer også en 13-pinners pluggkontakt for selvmontering på lysbjelken , noe som muliggjør rask tilkobling og frakobling av hele lysbjelken.

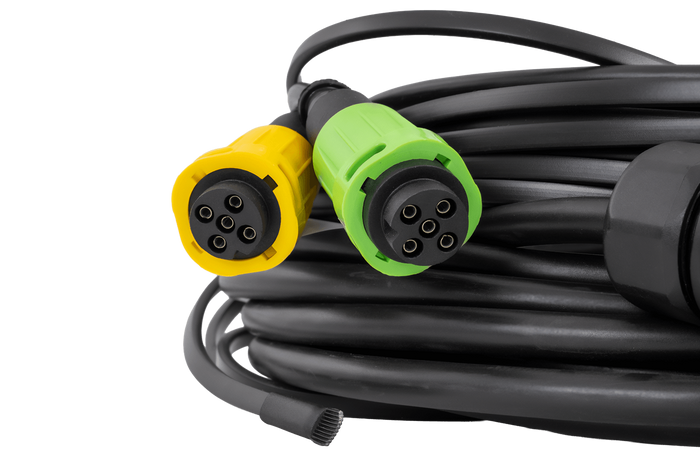

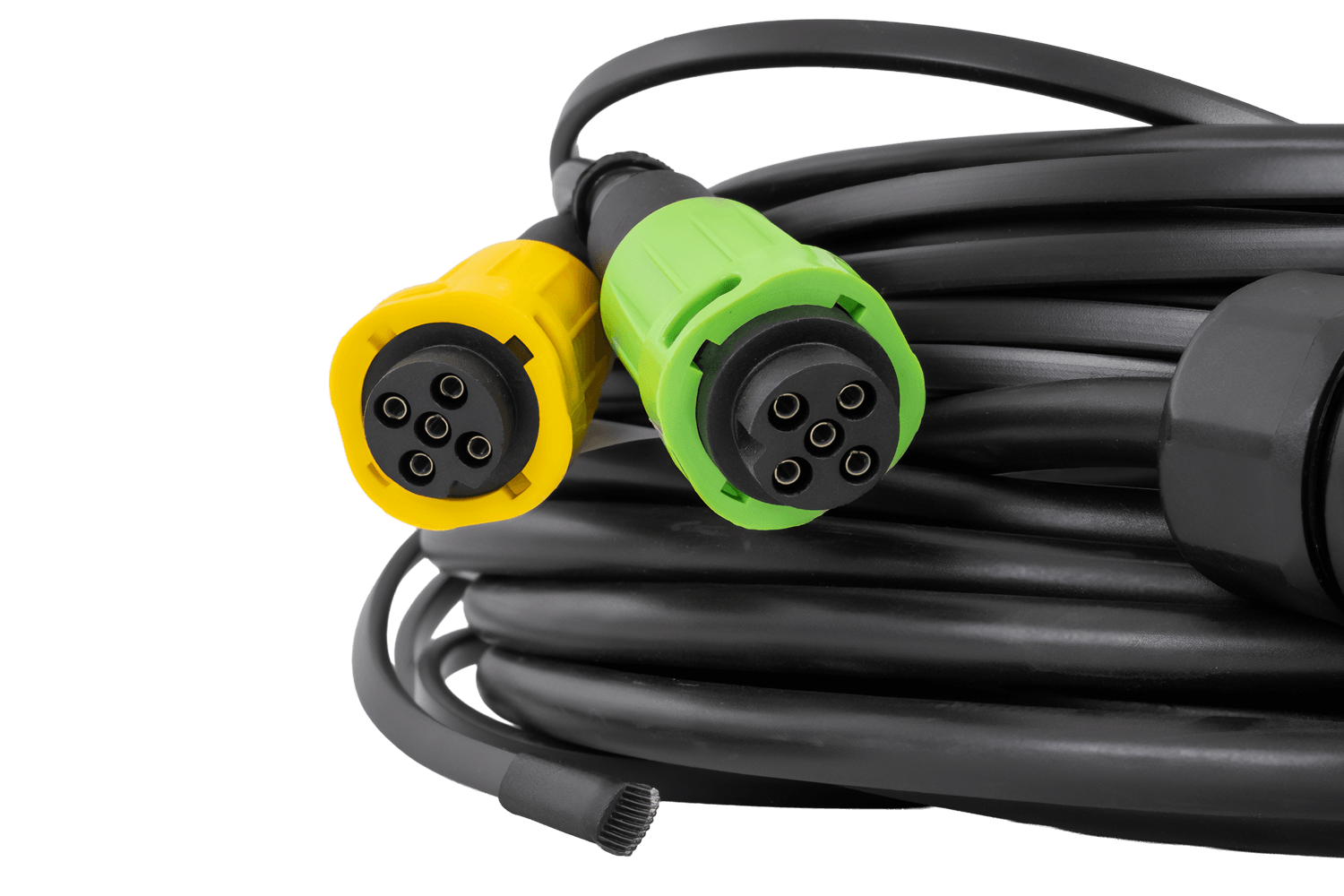

Den andre delen inkluderer en kontakt for baklyktbjelken (f.eks. fjernes for sjøsetting av båt). Den 1,77 meter lange kabelen er avsluttet med 5-pinners bajonettkontakter for tilkobling av baklyktene. Med en høy IP67- tetningsgrad gir den utmerket beskyttelse mot vann, gjørme og støv – ideell for bruk under våte forhold, for eksempel båttransport eller terrengbruk. I tillegg har kabelen en integrert forgrening for to 0,35 meter lange ledninger for markeringslysene, som effektivt markerer kjøretøyets dimensjoner både dag og natt, noe som forbedrer sikkerheten under manøvrer og kjøring under utfordrende forhold.

Settet kompletteres av en ekstra 15 meter lang kabel for praktisk tilkobling av markeringslykter plassert langs hele tilhengerens lengde.

Støttede belysningsfunksjoner

posisjonslys

skilt

bremselys

ryggelys

tåkelys

markeringslys

bilskiltlys

Lysstrålen støtter lysfunksjoner: venstre/høyre posisjonslys , som sikrer at kjøretøyet er synlig når du kjører om natten; venstre/høyre blinklys , som lar deg indikere at du har til hensikt å svinge; bremselys , som signaliserer bremsing; ryggelys , som forenkler ryggemanøvrer ved å forbedre sikten bak kjøretøyet ; tåkelys , som øker sikkerheten under vanskelige værforhold, som tåke eller kraftig nedbør; venstre/høyre markeringslys , som fremhever kjøretøyets ytre konturer og forbedrer synligheten på veien, spesielt om natten og i svakt lys; og nummerskiltlys , som sikrer synlighet av kjøretøyets registreringsnummer om natten .

Ledningsnett for tilhengere er avgjørende for å sikre at belysningen i bilhengere, tilhengere, landbrukshengere og campingvogner fungerer som den skal . Hovedfunksjonen er å overføre elektriske signaler til posisjonslys, bremselys, blinklys og tåkelys, noe som forbedrer sikten og trafikksikkerheten betydelig. Bruk av ledningsnett av høy kvalitet bidrar til å unngå problemer med overspenning og lysfeil, noe som er avgjørende for både føreren og andre trafikanter. Takket være riktig kabellengde og universalkontakter er installasjonen rask og enkel, mens robust isolasjon sikrer motstand mot værforhold, vibrasjoner og mekaniske skader .

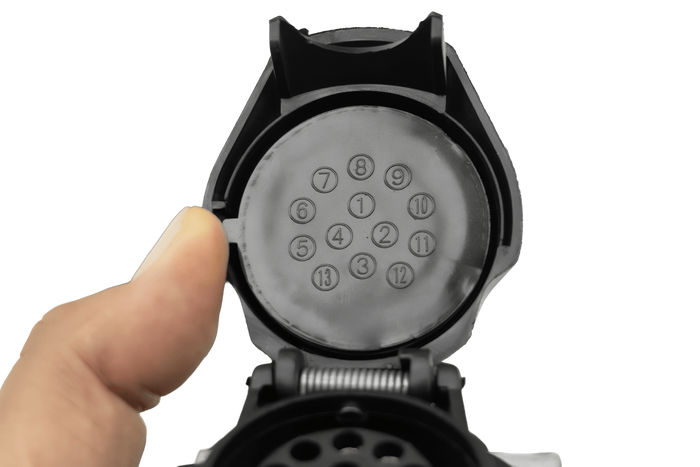

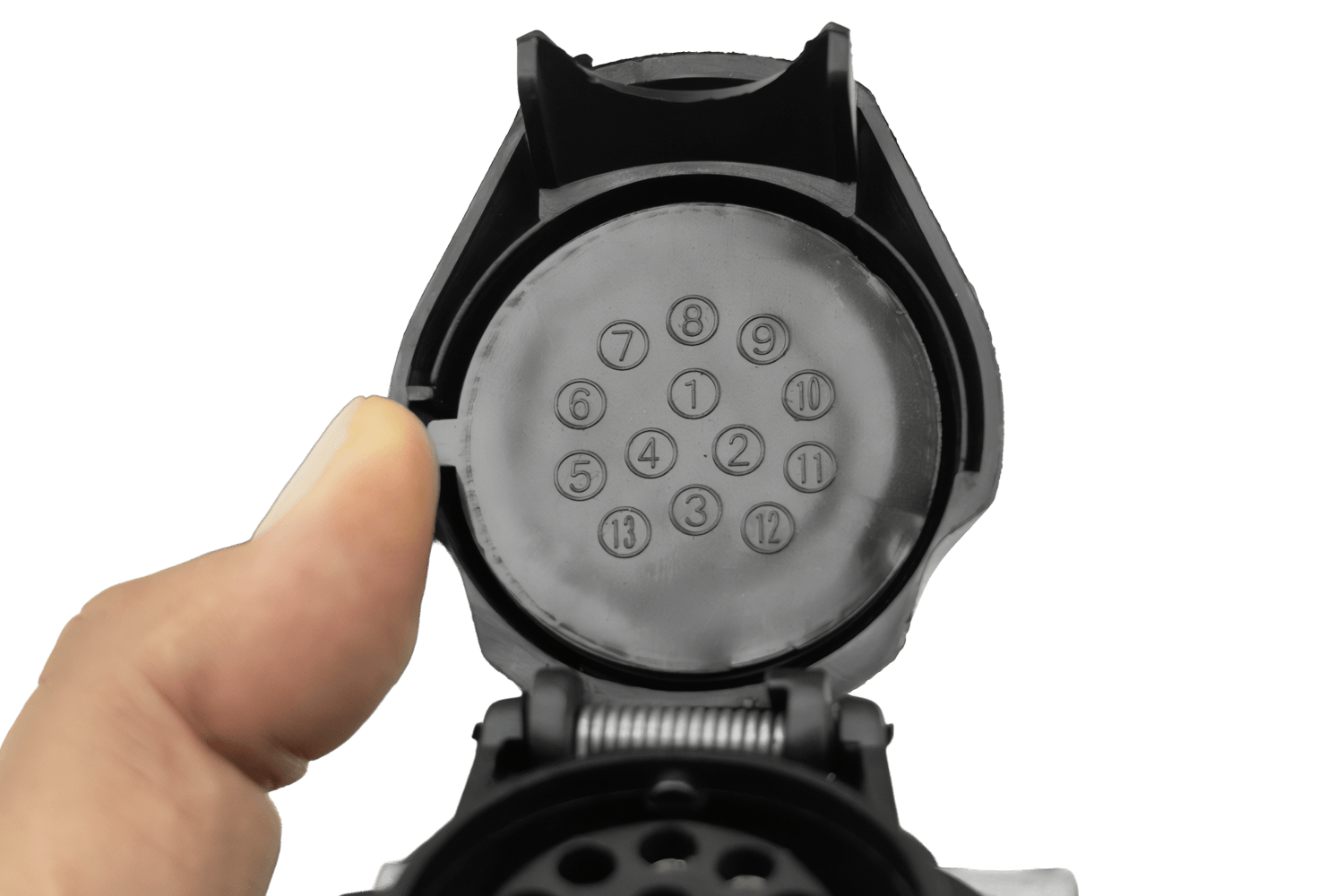

Betydningen av ledningsfargene i 13-pinnerspluggen

• (1) gul - venstre blinklys
• (2) blå - tåkelys
• (3) hvit - masse
• (4) grønn - høyre blinklys
• (5) brunt eller svart høyre sidelys
• (6) rød - bremselys
• (7) svart - venstre posisjonslys
• (8) grå - ryggelys
